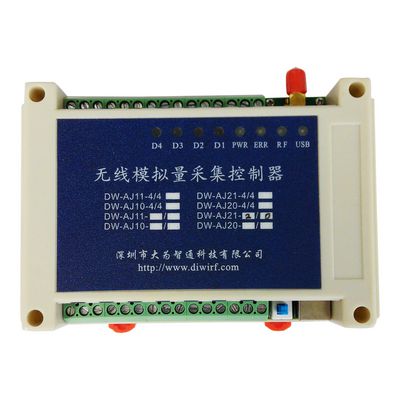

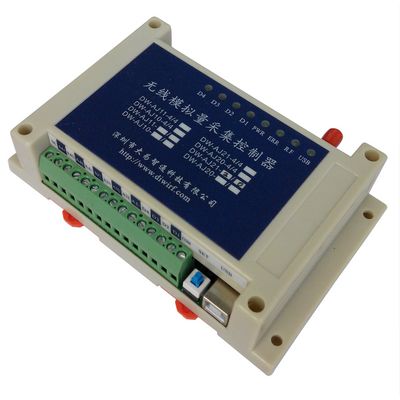

DW-AJ11-4/0无线模拟量发射控制器用于模拟量发射、无线传输，其嵌入高速单片机，并采用高性能射频芯片，发射功率500mw，可视环境下通信距离可达2700M以上。采用可靠的传输机制，用于代替线缆传输，具有工业级的品质。

    模拟量采集及传输功能。设备包含多达4路模拟量输入，可以是0-5V、0-10V、4-20mA、0-20mA、0-24mA中的任意一种电流和一种电压信号。可以与DW-MC01无线监控器、或是DW-AJ21无线模拟量采集控制器配合使用。可以实现一对一、一对多、多对一、多对多的灵活配置。

    模拟量输入配置过压保护装置，可以抵御瞬时的过电压和静电破坏。

    支持冲突检测CSMA/CA、及重传机制，确保无线传输的可靠性。

    参数设置功能。使用RFSET软件，通过USB接口，可以设置工作频点、空中速率、发射功率、串口速率和格式等。

应用

模拟量传输

    如下图所示，远程模拟量控制器的输出将始终与本地模拟量输入保持一致的状态。

模拟量传输及转换

    如下图所示，远程模拟量控制器（模块2）的4~20mA电流输出将始终与本地0~5V电压输入保持对应的状态。

    如下图所示为开关量的一对多控制， 模块1是DW-AJ10/11（4路模拟量输入），模块2、3、4可以是dw-AJ20/21（4路模拟量输出）。

    如下图所示为模拟量的一对多控制，模块1的模拟量输入AI1-1可远程控制模块2的模拟量输出AO2-1；模块1的模拟量输入AI1-2可远程控制模块2的模拟量输出AO3-1；模块1的模拟量输入AI1-3可远程控制模块4的模拟量输出AO4-1. 模块1是DW-AJ10/11，模块2、3、4是DW-AJ20/21。

PLC的IO扩展

    通过无线监控器DW-MC01-485-MB，PLC可以远程管理多个无线模拟量采集控制器，除了可以采集DW-AJ10/J11的输入通道外，还可以控制DW-AJ20/21输出通道。

    模块的配置：支持modbus协议的监控器DW-MC01-485-MD与PLC通过RS485连接，监控器下挂有DW-AJ11、DW-AJ21无线模拟量采集控制器。

技术指标:
工作频段：  433MHz、470MHz、868MHz、915MHz（可定制其它频段）
调制方式：  GFSK
发射功率：  100mw（DW-AJ10）/500mw（DW-AJ11）
空中速率：  1.2kbps~100kbps可调
接收灵敏度：-111dBm（9.6Kbps）
Uart接口速率（USB虚拟）：1200bps~57600bps
开关量输入通道：   VL≤5V，30V≥VH≥9V，维持200ms以上
电压信号输入通道： 精度0.3%，内阻5K。
电流信号输入通道： 精度0.5%，内阻250欧。
工作湿度： 10%～90%（无冷凝）
工作温度： -25℃ - 80℃
电    源： DC 24V（12V可选，订货是指定）
工作电流： 发射120mA（DW-AJ10）/420mA（DW-AJ11），接收30mA。(不含输入输出)
深圳大为智通真诚地期待着与您的广泛合作！
